Un bloc d'acier coupé sur la S-400 à vitesse variable.
- Modèle
- S-400 à vitesse variable
- Matière
- Acier
0:40 Son : atelier, mandarin
Sheng Woei Machinery Co., Ltd. · ChangHua, Taïwan
Coupez l'acier épais, de grosses pièces d'aluminium et des blocs de graphite avec une scie à ruban verticale fabriquée à Taïwan
Sept types de machines, chacun avec sa fiche technique complète sur cette page. Envoyez-nous votre matière et vos dimensions, nous vous proposons un modèle.
- Vidéos de coupe avec le son réel de l'atelier : acier, aluminium, graphite, pièces de fonderie irrégulières
- Une fiche technique pour chaque type de machine, plus un tableau comparatif
- Machines standard, à avance hydraulique, de grande hauteur (jusqu'à 900 mm) et sur mesure
- Année de fondation
- 1966
- Spécifications dans la gamme
- 20+
- Col de cygne, gamme standard
- 304 à 700 mm
- Plus longue course de table listée
- 2200 mm
Voir la coupe
Six coupes réelles sur nos machines. Le son est celui de l'atelier, avec un commentaire en mandarin.
Faites glisser pour en voir plus

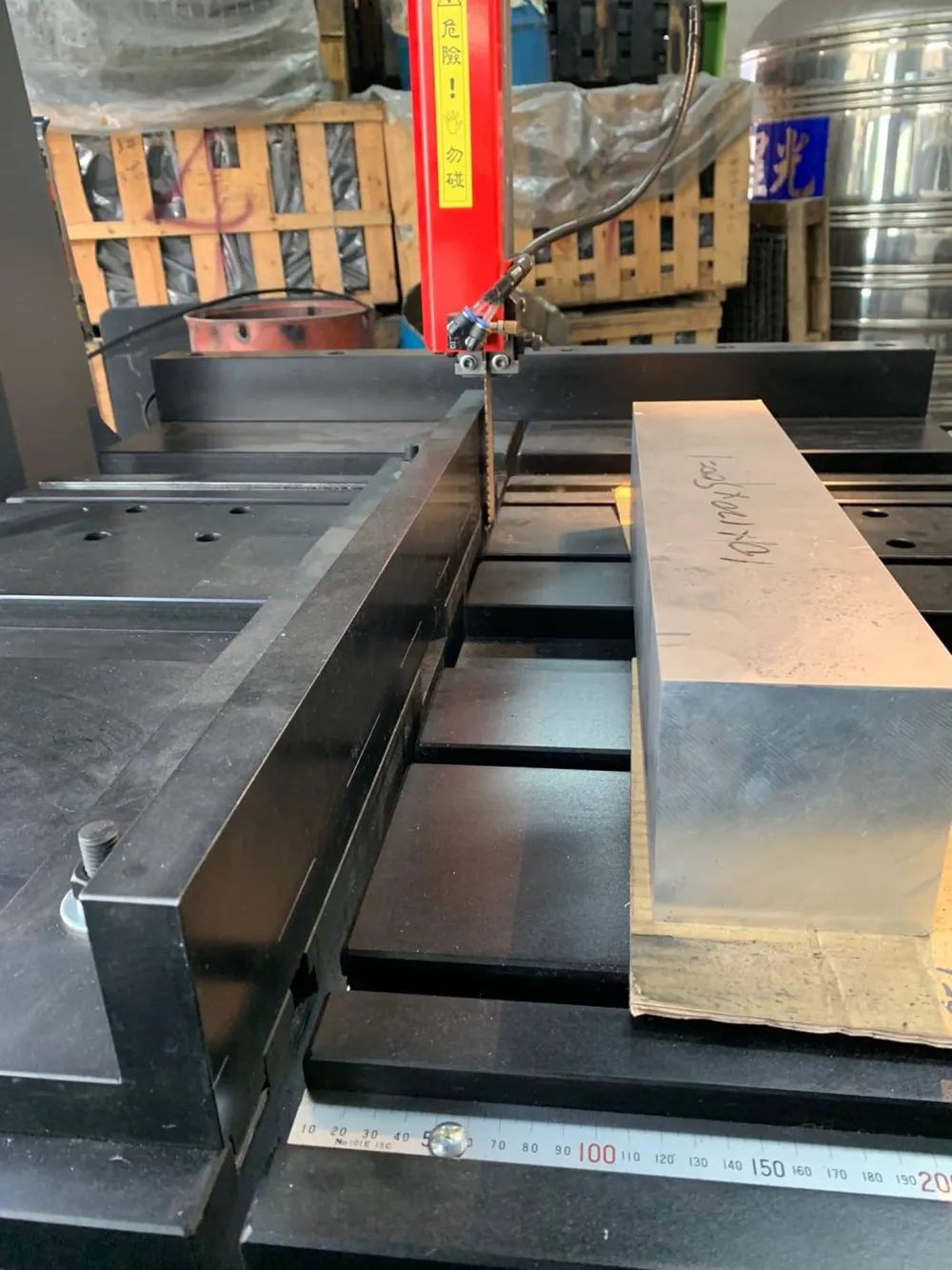

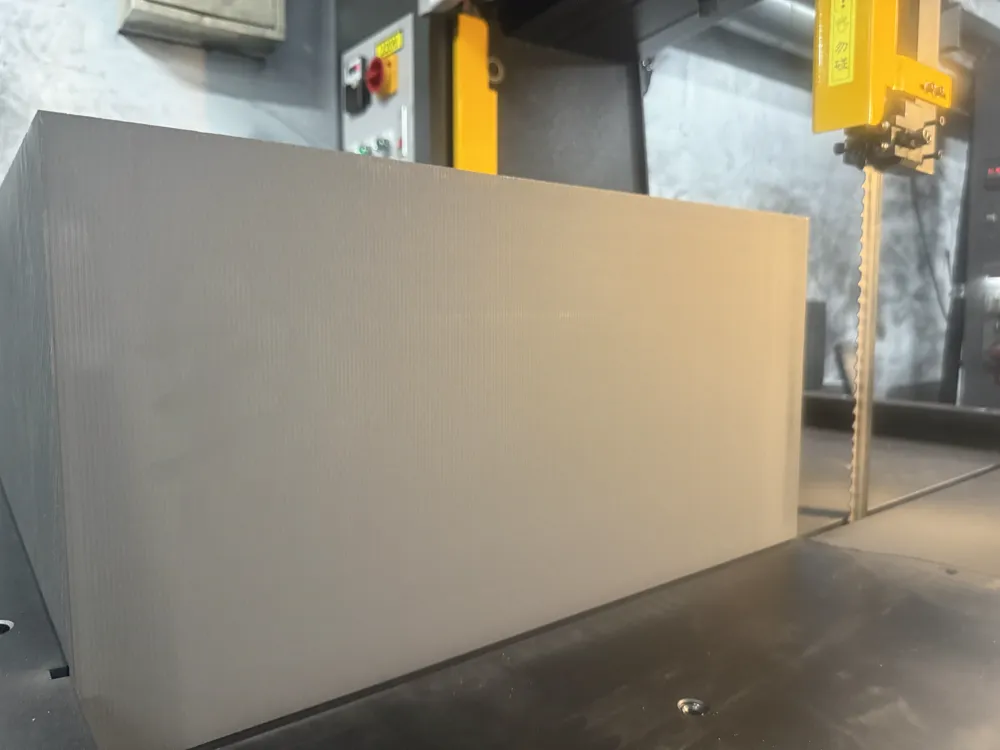

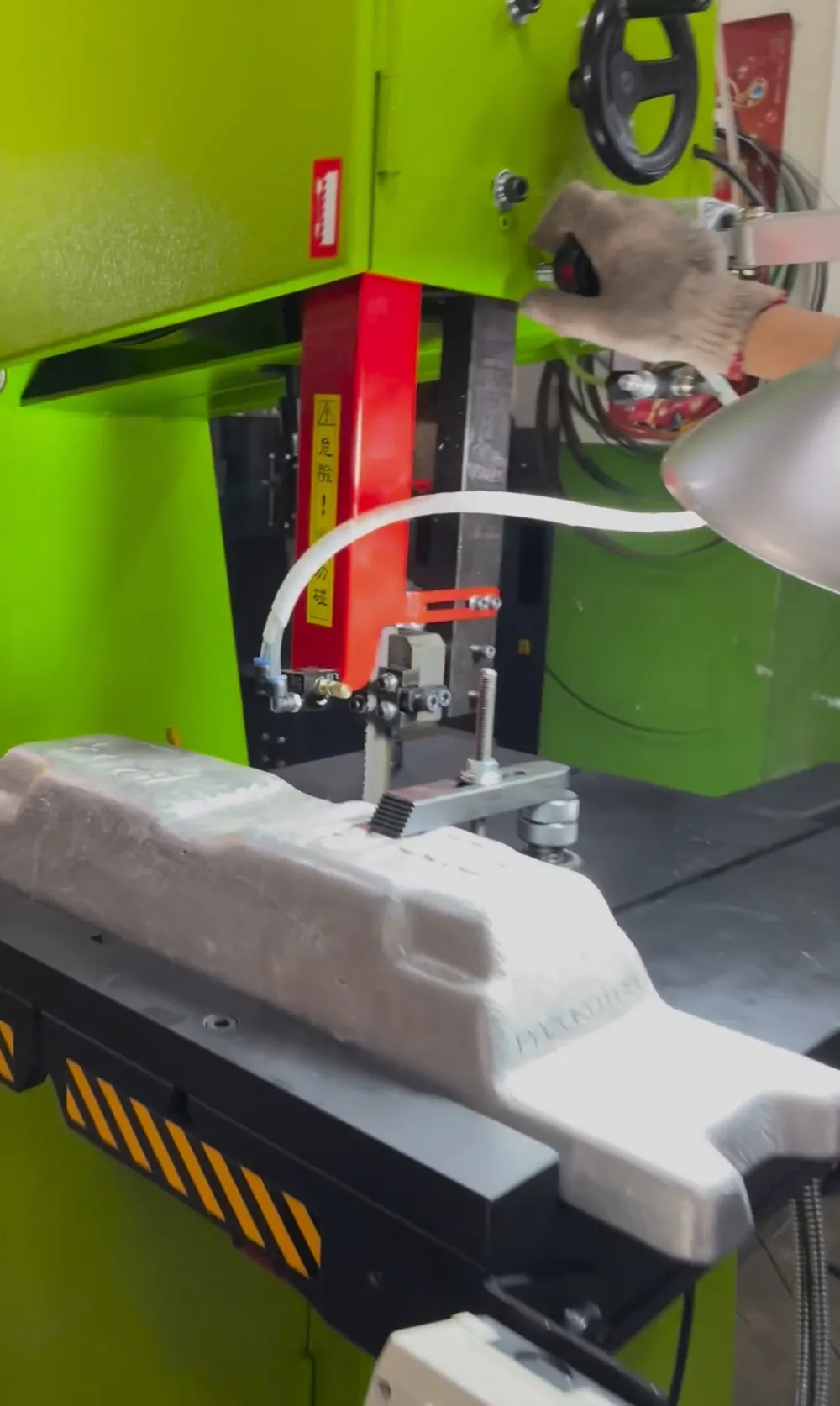

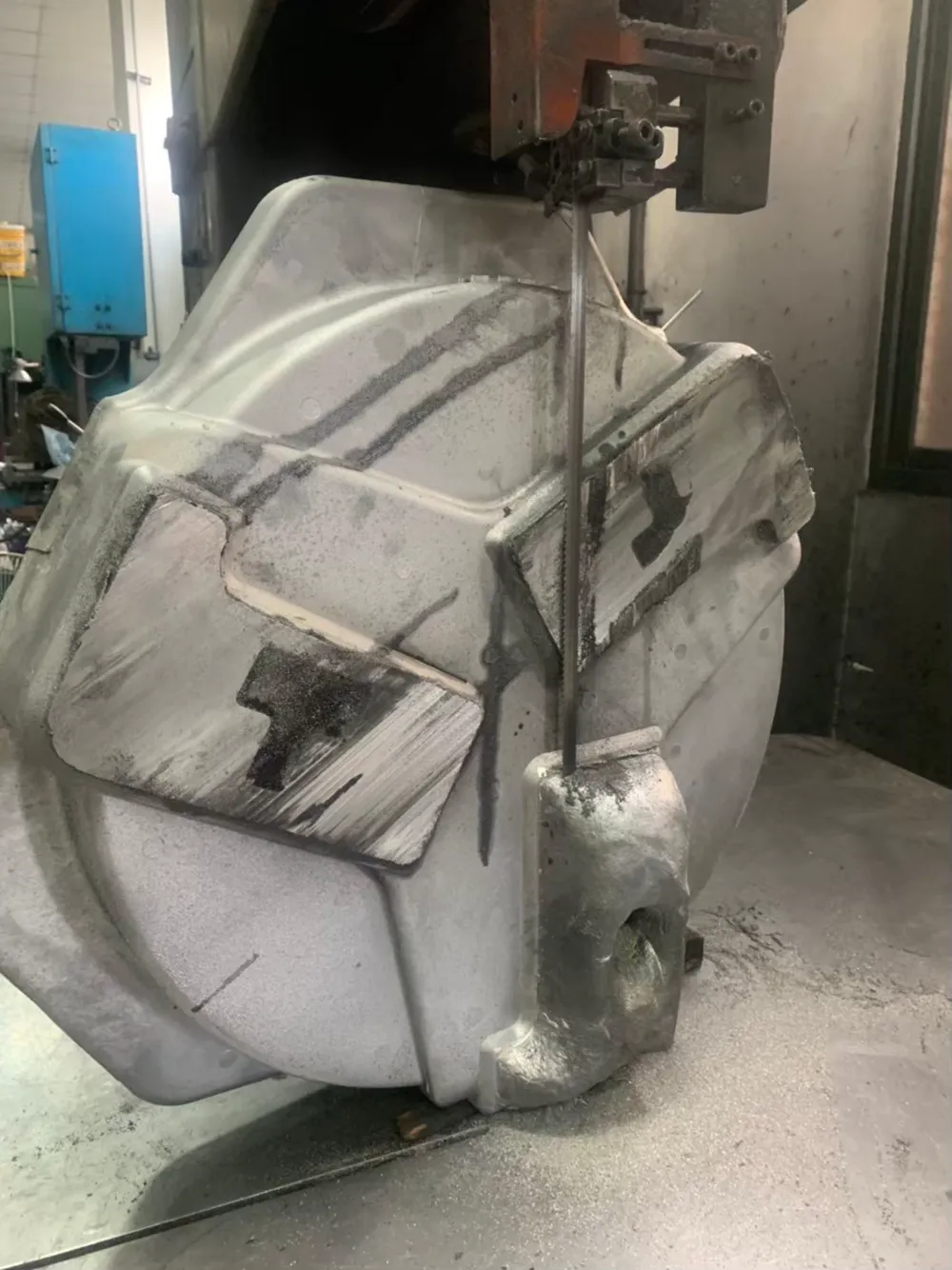

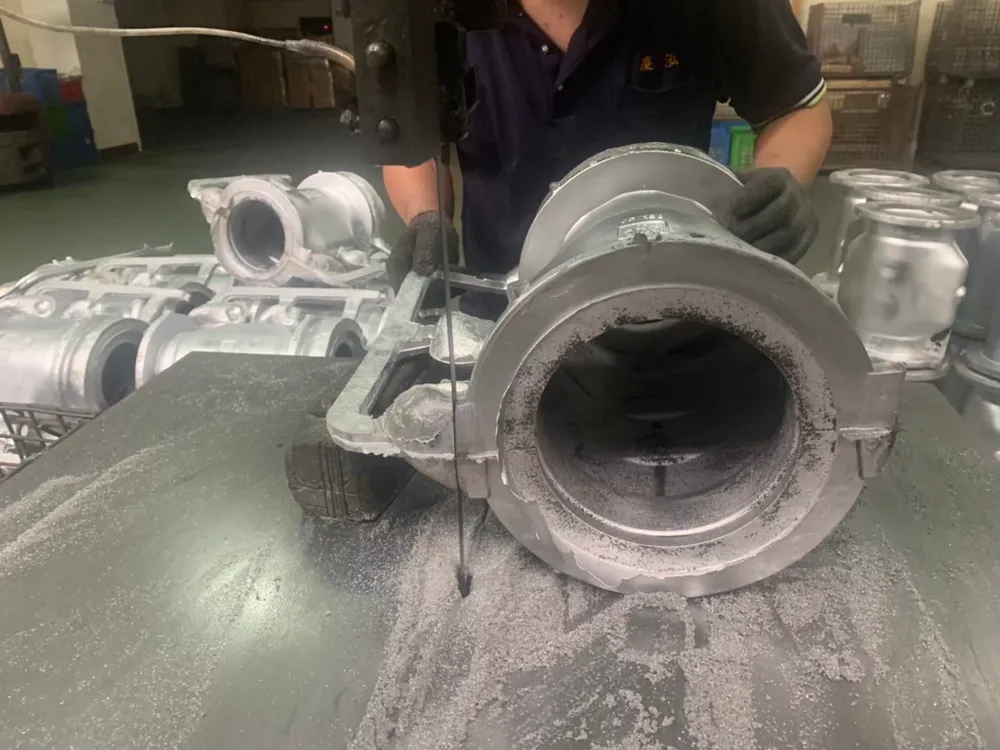

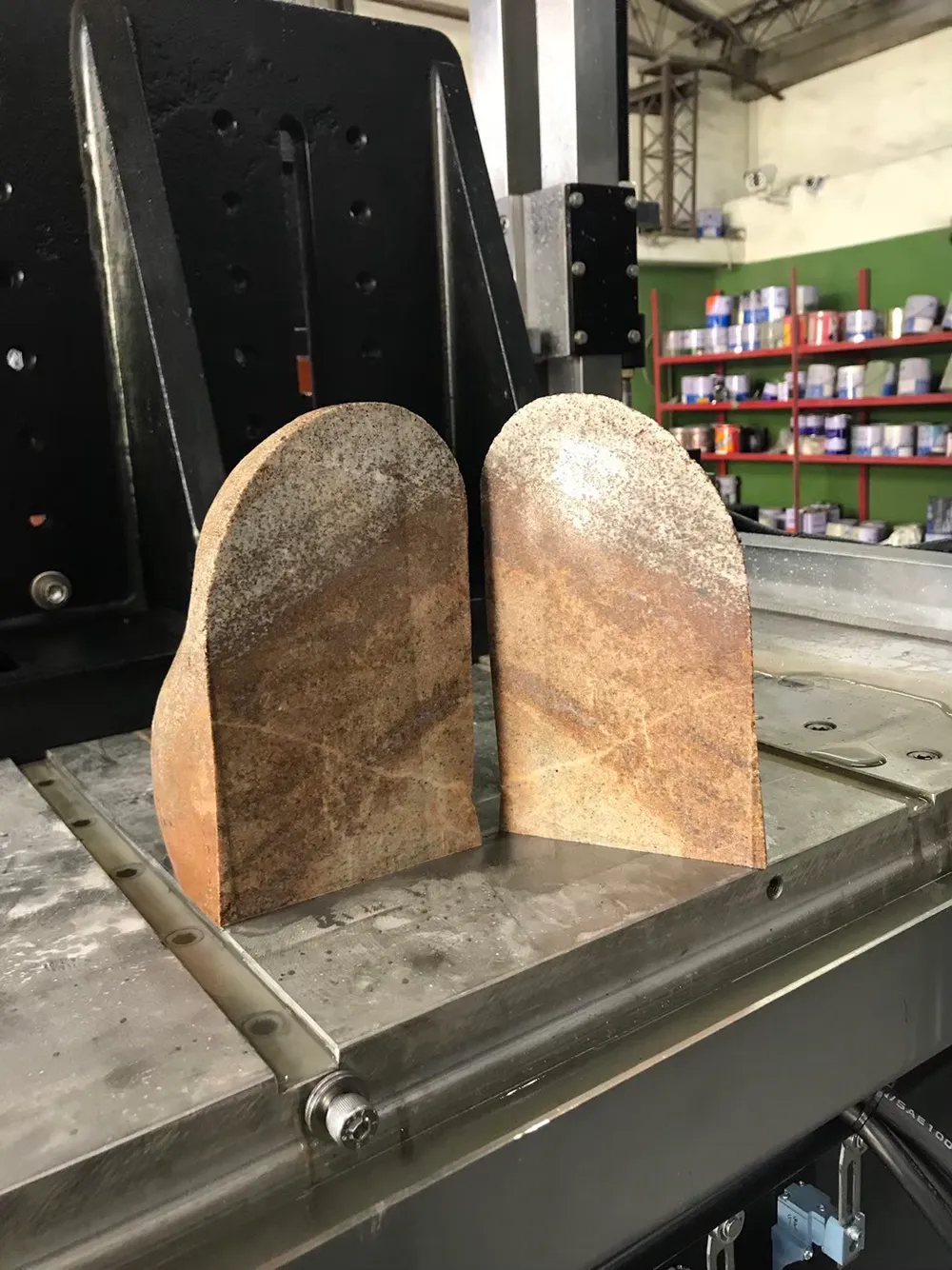

Échantillons coupés
Photos de coupes terminées. Regardez les surfaces et la taille de chaque pièce.
Machines
Sept types de machines. Chaque fiche s'ouvre sur une fiche technique complète. Le bouton de la fiche nous envoie un e-mail sur ce modèle.
S-310 à S-700
Scie à ruban verticale standard
Pour les ateliers de serrurerie, de moules et de sous-traitance qui coupent des blocs jusqu'à 350 mm de haut.
- Six tailles : col de cygne de 304 à 700 mm.
- Vitesse de lame variable, de 30 à 580 m/min sur l'ensemble de la gamme.
- Coupe les formes irrégulières et les trous intérieurs.
- La table s'incline de 10° vers l'avant et l'arrière, de 15° à gauche et à droite.
Fiche technique
| Modèle présenté | S-400 |
|---|---|
| Col de cygne | 404 mm |
| Hauteur de coupe maximale | 350 mm |
| Dimensions de la table | 600 × 500 mm |
| Inclinaison de la table | 10° vers l'avant et l'arrière, 15° à gauche et à droite |
| Longueur de lame maximale | 3460 mm |
| Moteur principal | 1 HP |
| Vitesse de lame | 30 à 460 m/min (60 Hz) |
| Largeur de lame maximale | 19 mm |
| Capacité de soudure de lame | 15 mm |
| Encombrement (L × l × H) | 1100 × 877 × 1885 mm |
| Poids | 410 kg |
Les spécifications sont données à titre indicatif ; elles sont confirmées dans le devis.

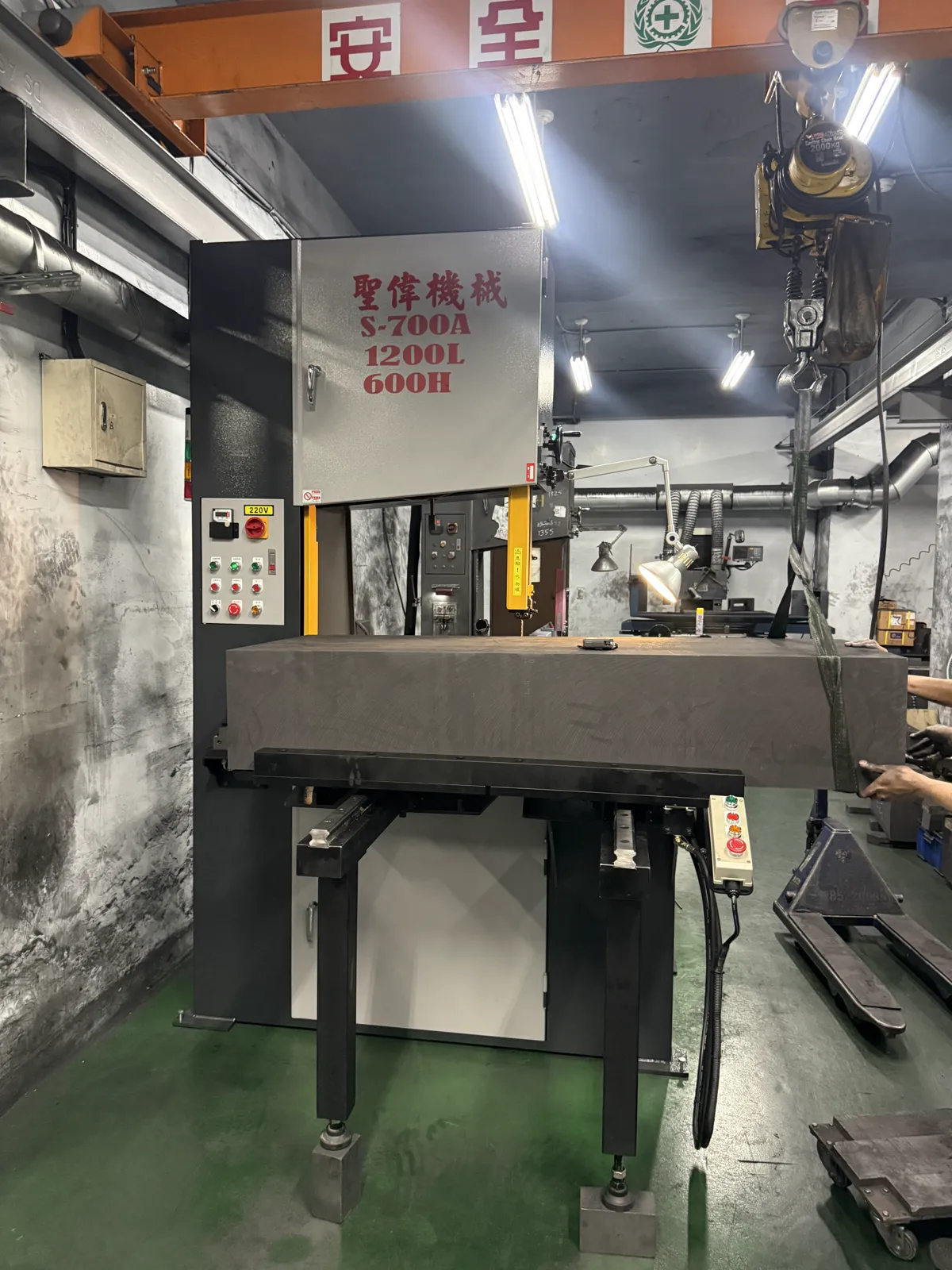

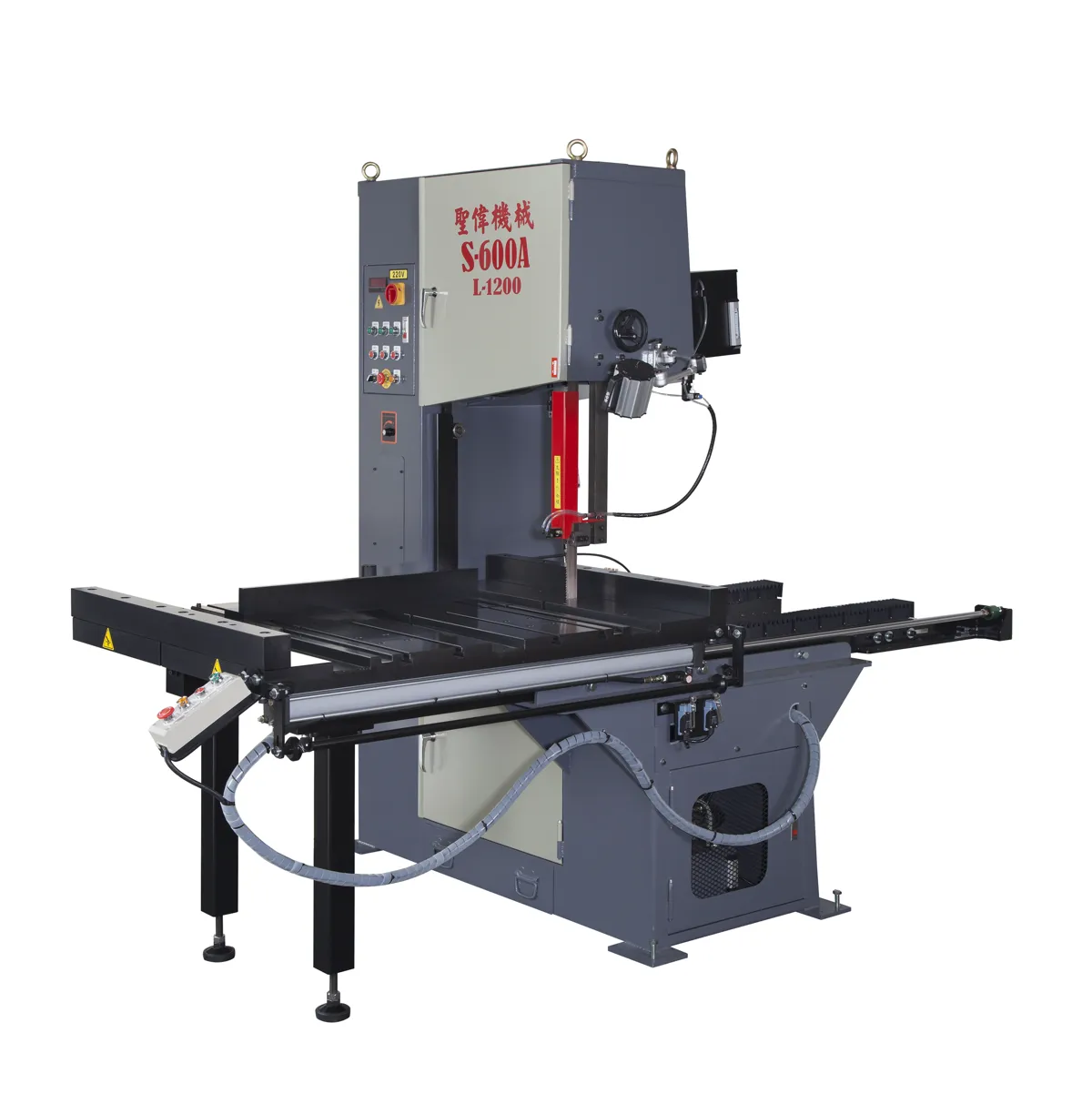

Série A
Scie à ruban à avance hydraulique
Pour les ateliers qui coupent des blocs gros ou lourds et veulent que la table pousse la pièce dans la coupe.
- Un système hydraulique pousse la table dans la coupe.
- Quatre tailles dans le tableau comparatif : S-360A, S-500A, S-600A, S-700A.
- Course de table de 220 à 900 mm sur ces quatre modèles.
- Une version de la S-600A mentionne un rideau lumineux et quatre grilles de protection.
Fiche technique
| Modèle présenté | S-700A |
|---|---|
| Avance de table | Avance hydraulique automatique |
| Col de cygne | 710 mm |
| Hauteur de coupe maximale | 600 mm |
| Dimensions de la table | 1000 × 1000 mm |
| Course de table | 900 mm |
| Inclinaison de la table | 0° |
| Moteur principal | 3 HP |
| Vitesse de lame | 36 à 620 m/min (60 Hz) |
| Longueur de lame maximale | 5820 mm |
| Largeur de lame maximale | 35 mm |
| Capacité de soudure de lame | 19 mm |
| Encombrement (L × l × H) | 1830 × 1650 × 2646 mm |
| Poids | 950 kg |
Les spécifications sont données à titre indicatif ; elles sont confirmées dans le devis.
Série H
Scie à ruban à grande hauteur de coupe
Pour l'acier épais, les blocs de moule et les grosses pièces de fonderie qu'une machine standard ne peut pas recevoir.
- Hauteur de coupe de 600 mm (S-600H), 700 mm (S-700H) ou 900 mm (sur mesure).
- Vitesse de lame de 85 à 900 m/min sur la S-600H et la S-700H.
- Table de 900 × 900 mm sur la S-700H.
- Conçue pour les grosses pièces de tous types d'usines.
Fiche technique
| Modèle présenté | S-700H |
|---|---|
| Col de cygne | 710 mm |
| Hauteur de coupe maximale | 700 mm |
| Hauteurs de coupe de cette gamme | 600 / 700 / 900 mm (S-600H, S-700H, sur mesure) |
| Dimensions de la table | 900 × 900 mm |
| Inclinaison de la table | 0° |
| Longueur de lame maximale | 5500 mm |
| Moteur principal | 3 HP |
| Vitesse de lame | 85 à 900 m/min (60 Hz) |
| Largeur de lame maximale | 35 mm |
| Capacité de soudure de lame | 19 mm |
| Encombrement (L × l × H) | 1830 × 1650 × 2700 mm |
| Poids | 860 kg |
Les spécifications sont données à titre indicatif ; elles sont confirmées dans le devis.
Sur mesure
Scie à ruban sur mesure
Pour les pièces longues, larges ou lourdes, les blocs de graphite et de carbone, ou toute pièce qu'une machine du catalogue ne peut pas recevoir.
- La course de table est réglée selon votre pièce. Les machines listées vont de 300 à 2200 mm.
- Hauteur de coupe jusqu'à 900 mm. Le modèle présenté a une table de 1100 × 1400 mm.
- Le modèle pour graphite et carbone a 3 bouches d'aspiration étanches et un jeu de flexibles.

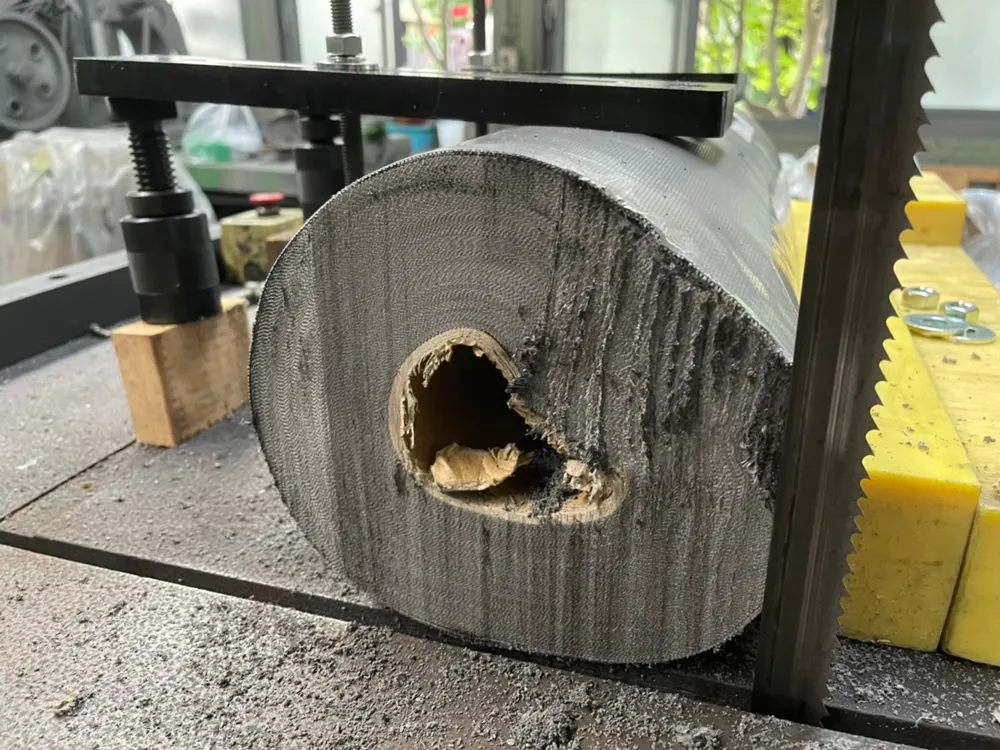

- Selon notre site web, un bloc de carbone de 900 mm de diamètre a été coupé à ±1 mm.
Fiche technique
| Modèle présenté | S-600A.900H.1100L |
|---|---|
| Col de cygne | 590 mm |
| Hauteur de coupe maximale | 900 mm |
| Dimensions de la table | 1100 × 1400 mm |
| Course de table | 1100 mm |
| Moteur principal | 7,5 HP |
| Moteur hydraulique | 1 HP |
| Vitesse de lame | 100 à 800 m/min (variation continue, variateur) |
| Largeur de lame maximale | 41 mm |
| Butée arrière | 2 jeux, 800 mm de large, 450 mm de haut |
| Aspiration des poussières | 3 bouches étanches, en haut et en bas, avec 1 jeu de flexibles |
| Tolérance de coupe | ±1 mm sur un bloc de carbone de 900 mm de diamètre (selon notre site web) |
| Encombrement (L × l × H) | 1500 × 2200 × 2400 mm (env.) |
| Poids | 2800 ±150 kg |
Les spécifications sont données à titre indicatif ; elles sont confirmées dans le devis.
S-700A découpe de sections de pneu
Machine de découpe de sections de pneu
Pour les sites qui coupent des sections de pneu. Ces pièces ne reposent pas à plat : la table est hydraulique et porte jusqu'à 1 tonne.
- Le liquide de coupe est de l'eau claire, pas de l'huile de coupe. Le bâti de la machine est étanche.
- Moteur principal de 15 HP, vitesse de lame de 200 à 800 m/min.
- Un système hydraulique pousse la table dans la coupe.
- Une version avec bride pour jantes en aluminium jusqu'à 600 × 400 mm (force de serrage de 300 kg) est aussi listée.
Fiche technique
| Alimentation électrique | 380 V, triphasé, 50 Hz |
|---|---|
| Col de cygne | 700 mm |
| Hauteur de coupe maximale | 500 mm |
| Course de table | 800 mm |
| Moteur principal | 15 HP |
| Moteur hydraulique | 1 HP |
| Vitesse de lame | 200 à 800 m/min |
| Largeur de lame maximale | 42 mm |
| Longueur de lame maximale | 5500 mm |
| Refroidissement | Eau claire, sans huile de coupe. Bâti étanche |
| Charge de la table | La table hydraulique porte jusqu'à 1 tonne |
| Soudeuse de lames | 1 unité fournie, soude des lames jusqu'à 19 mm |
| Encombrement (L × l × H) | 1450 × 1650 × 2660 mm (env.) |
| Poids | 950 kg |
Les spécifications sont données à titre indicatif ; elles sont confirmées dans le devis.
S-600 plancher technique
Découpeuse de dalles de plancher surélevé
Pour les entreprises qui coupent des dalles de plancher surélevé sur chantier.
- Se sépare en deux parties, donc elle se transporte jusqu'au chantier.
- Col de cygne de 600 mm, hauteur de coupe de 120 mm.
- Moteur de 1/2 HP, vitesse de lame de 83 m/min.
- Trois roues et trois pieds d'appui.
Fiche technique
| Col de cygne | 600 mm |
|---|---|
| Hauteur de coupe maximale | 120 mm |
| Vitesse de coupe | 83 m/min |
| Longueur de lame | 2440 mm |
| Dimensions de la table mobile | 600 × 600 mm |
| Moteur principal | 1/2 HP |
| Roues | 3 |
| Pieds d'appui | 3 |
| Encombrement (L × l × H) | 900 × 500 × 900 mm (env.) |
| Poids | 65 kg |
Les spécifications sont données à titre indicatif ; elles sont confirmées dans le devis.
Soudeuse de lames
Soudeuse de lames de scie à ruban
Pour tout atelier qui utilise des scies à ruban et doit souder les extrémités d'une lame pour en faire une boucle.
- Trois tailles : 1,2, 2,0 et 4,2 kVA.
- Largeurs de lame de 3 à 13, de 3 à 15 et de 3 à 19 mm.
- Voyez-la à l'œuvre dans la vidéo de soudure de lame de cette page.
- Certaines machines de notre gamme ont une soudeuse, d'autres non. Demandez pour la vôtre.
Fiche technique
| Soudeuse de 1,2 kVA | Lames de 3 à 13 mm de large |
|---|---|
| Soudeuse de 2,0 kVA | Lames de 3 à 15 mm de large |
| Soudeuse de 4,2 kVA | Lames de 3 à 19 mm de large |
| Montée sur la S-850 | 1,2 kVA |
| Montée sur la S-850.400H.1000L | 4,2 kVA |
| Gamme standard, capacité de soudure | S-310, S-360 : 13 mm. S-400 : 15 mm. S-500 à S-700 : 19 mm |
| Montée sur la S-700A pour pneus | 1 unité fournie, soude des lames jusqu'à 19 mm |
| Sans soudeuse selon la fiche | S-600A.2200L, S-700A.700L, S-700A.1800L |
Les spécifications sont données à titre indicatif ; elles sont confirmées dans le devis.
La gamme en un coup d'œil
Les chiffres principaux de chaque modèle, côte à côte. Ouvrez la fiche d'une machine pour voir le tableau complet.
Faites glisser pour en voir plus
| Modèle | Col de cygne (mm) | Hauteur de coupe max. (mm) | Course de table (mm) | Moteur principal (HP) | Vitesse de lame (m/min) |
|---|---|---|---|---|---|
| Standard | |||||
| S-310* | 304 | 220 | — | 1 | 30–390 |
| S-360* | 354 | 240 | — | 1 | 36–460 |
| S-400* | 404 | 350 | — | 1 | 30–460 |
| S-500* | 506 | 330 | — | 2 | 36–580 |
| S-600* | 598 | 350 | — | 2 | 36–580 |
| S-700* | 700 | 300 | — | 2 | 40–500 |
| Avance hydraulique (série A) | |||||
| S-360A* | 354 | 240 | 220 | 1 | 36–460 |
| S-500A* | 506 | 320 | 320 | 2 | 36–580 |
| S-600A* | 598 | 350 | 800 | 2 | 36–580 |
| S-700A* | 710 | 600 | 900 | 3 | 36–620 |
| Grande hauteur (série H) | |||||
| S-600H | 598 | 600 | — | 3 | 85–900 |
| S-700H | 710 | 700 | — | 3 | 85–900 |
| Sur mesure | |||||
| S-600A. | 590 | 700 | 800 | 3 | 100–800 |
| S-600A. | 590 | 700 | 1300 | 7,5 | 100–800 |
| S-600A. | 590 | 900 | 1100 | 7,5 | 100–800 |
| S-600A. | 600 | 350 | 2200 | 5 | 500 |
| S-850 | 850 | 320 | — | 1 | 50–400 |
| Découpe de sections de pneu | |||||
| S-700A | 700 | 500 | 800 | 15 | 200–800 |
| S-500A. | 506 | 320 | 600 | 2 | 36–580 |
| S-700A + wheel clamp | 700 | 560 | 800 | 7,5 | 100–800 |
| Découpeuse de plancher surélevé | |||||
| S-600 | 600 | 120 | — | 0,5 | 83 |
Un tiret signifie que la valeur n'est pas indiquée. * Relevé sur l'image de la fiche technique de l'usine.
Pourquoi Sheng Woei
Les scies à ruban verticales, c'est notre métier
Fondée en 1966, l'entreprise a commencé par le machinisme agricole. Aujourd'hui l'usine se concentre sur les scies à ruban verticales de précision, avec un marché établi en Asie du Sud-Est et en Chine continentale.
Une usine, plus de 20 spécifications
D'une scie standard à col de cygne de 304 mm à une machine sur mesure à 2200 mm de course de table. Des matières souples comme le tissu et l'éponge, dures comme l'acier et le graphite.
Vous voyez la coupe avant de nous écrire
Six vidéos de coupe avec le son de l'atelier, et une fiche technique complète pour chaque type de machine.
Conçue pour votre pièce
La course de table, la hauteur de coupe et la tension varient selon le modèle, et les machines sur mesure sont faites pour votre pièce. Tensions d'alimentation des modèles listés : 220, 380, 415 et 460 V.
Nous vous disons jusqu'où va chaque machine
Les machines standard coupent de 220 à 350 mm de haut. Les pièces plus hautes demandent une machine de la série H (de 600 à 900 mm). Donnez-nous vos dimensions et nous vous orientons vers la bonne.
Comment se passe une commande
Quatre étapes, de votre premier e-mail à l'expédition.
Indiquez votre matière et vos dimensions
Matière, plus grande pièce (L × l × H), production par jour et tension locale.
Nous proposons un modèle
Nous associons votre travail à une machine de la gamme, ou à une machine sur mesure.
Devis et spécifications
Vous recevez un devis avec les spécifications écrites. Vérifiez-les avec votre pièce et confirmez.
Fabrication et expédition
Nous fabriquons la machine et nous vous l'expédions.
Le prix et les conditions sont confirmés dans le devis.
Quand la machine est chez vous
Deux courtes vidéos de l'usine sur les deux tâches courantes de toute scie à ruban : changer une lame et souder une lame.
Questions des acheteurs
De quoi avez-vous besoin pour établir un devis ?
Quatre informations : la matière, la plus grande pièce (L × l × H en mm), votre production par jour, et votre tension, phase et fréquence locales.
Quelles matières les machines coupent-elles ?
L'acier et l'acier pour moules, les grandes plaques et pièces de fonderie en aluminium, les blocs de graphite et de carbone, et les formes irrégulières comme les sections de pneu. La présentation de notre entreprise cite aussi des matières souples comme le tissu et l'éponge.
Pour quelles tensions construisez-vous ?
Nos modèles listés indiquent 220, 380, 415 et 460 V. Donnez-nous votre tension, phase et fréquence, et nous la confirmons pour le modèle choisi.
Pouvez-vous construire une machine à ma taille ?
Oui. Les machines sur mesure font partie de la gamme et la course de table est réglée selon la pièce. Envoyez-nous la pièce et nous vous conseillons.
La course de table peut-elle dépasser le standard ?
Les machines listées vont de 300 à 2200 mm de course de table, et plusieurs sont indiquées comme réglées sur commande. Donnez-nous la longueur voulue et nous la confirmons dans le devis.
Quelle hauteur de pièce puis-je couper ?
Les machines standard coupent de 220 à 350 mm de haut. Celles de la série H coupent 600 et 700 mm, et un modèle sur mesure coupe 900 mm.
La machine est-elle livrée avec une soudeuse de lames ?
Cela dépend du modèle. Les machines standard indiquent une capacité de soudure de 13 à 19 mm, et certaines machines sur mesure sont listées sans soudeuse. Posez la question dans votre demande et nous le confirmons.
Où se trouve l'usine ?
No. 69, Sec 2, Lane 111, ChangXin Rd, Homei, ChangHua 508, Taïwan. Téléphone +886-4-7355802.
Demandez un devis
Envoyez-nous quatre informations. Nous répondons avec un modèle conseillé.
À mettre dans votre e-mail
- La matière que vous coupez
- Votre plus grande pièce (L × l × H, mm)
- Votre production par jour
- Votre tension, phase et fréquence locales
- sw355802@gmail.com
- Téléphone
- +886-4-7355802
- Adresse
- No. 69, Sec 2, Lane 111, ChangXin Rd, Homei, ChangHua 508, Taiwan
